Комплекс лазерной резки AFX
Основные технические характеристики
станка для лазерной резки серии AFX
Лазерный источник |
|
| Тип лазерного источника | Иттербиевый волоконный |
| Передача луча от лазерного источника | Оптоволокно |
| Диаметр пятна сфокусированного лазерного излучения | 0,07-0,15 мм |
| Мощность комплектуемых лазерных источников | 2000; 3000; 4000; 5000 Вт |
| КПД лазерного источника, не менее | 30% |
Система движения |
|
| Кинематическая схема установки для лазерной резки | Портальная, лист неподвижен |
| Базовые варианты полей обработки | 3000×1500; |
| Привод координат X,Y | Линейный привод |
| Привод координаты Z | Сервопривод |
| Точность позиционирования по координатам (Х, Y) | ±0.01мм |
| Максимальная скорость перемещения по линейным координатам | 120 м/мин |
Общие характеристики системы |
|
| Система автофокусирования | Бесконтактная |
| Тип системы охлаждения лазерного станка | автономное |
| Характеристики питающей сети | ~380±18%; 50Гц; 3-фазы |
| Мощность потребления лазерного станка | не более 15,0 КВт (для лазера мощностью 2 кВт) |
| Масса установки для лазерной резки | 12000кг |
Преимущества
- Отсутствие необходимости обслуживания со стороны производителя
- Низкие эксплуатационные расходы
- Высочайшая надежность
- Отличное качество получаемой обработки
Комплекс лазерной резки с волоконным лазером. Экстремальная производительность, минимальные эксплуатационные затраты.

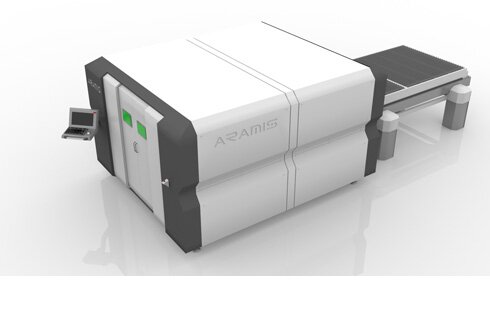

Станок лазерной резки серии AFX
Комплекс лазерной резки AFX имеет челночный двухпаллетный стол, что позволяет производить раскрой материала без потери технологического времени на смену заготовки. Усиленная рама станка в сочетании с высокодинамичными линейными двигателями позволяет получить экстремальную динамику обработки.
Комплекс лазерной резки AFX оборудован конвейерной системой удаления отходов. Данное решение позволяет существенно снизить время необходимое на обслуживание лазерного комплекса.
Комплекс позволяет производить контроль процесса резки, при помощи видеокамеры, встроенной во внутреннюю часть гермозоны.
Особенности
В портальном механизме комплекса лазерной резки AFX применяется прецизионные синхронные линейные двигатели, позволяющие обеспечивать высочайшую точность и динамику обработки. Данная конфигурация существенно надежнее аналогичного оборудования реализованного на реечных и ШВП механизмах.
